不同場景下的航空障礙燈的設置布局方法
2023-12-20 09:39
?航空障礙燈有很多種類型，有低光強、中光強、高光強。具體怎樣劃分屬 于什么類型的障礙燈，主要看障礙燈的參數，比 如：工作方式是閃光還是 恒光？發光顏色是紅色還是白色？光強是多少？建筑物安裝高度等等來判斷是屬于哪 種類型的障礙燈。
障礙物就其障礙燈的設置應標志出障礙物的高點和邊緣（ 即視高和視寬 ）。應能在每一個方位角將該物體標明出來，不同類型的障礙燈可用于不同的場所，如：在塔式起重機，風力發電 機組，高桿燈，冶金，鐵塔（電力，通信，微波等），煙囪（火電廠，焦化廠，化工廠等），高層建筑，大型橋梁， 大型港口機械，大型工程機械， 風力發電機等等。下面簡單介紹幾種建筑物如何設置航空障 礙燈的位置：

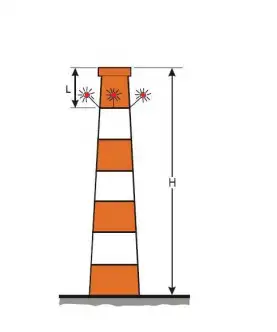

一、煙囪安裝航空 障礙燈的方法：
當H≤45 米時，煙囪的頂部設置一盞低光 強航空障礙燈；
當45＜H＜105 米時，煙囪頂部 設置至少三盞中光強 B 型航空障礙燈（ 具體看煙囪的直徑的大小 ），在煙囪中間高度設置低光強航 空障 礙燈配合使用；
當105≤H＜150 米時，煙囪頂部設置至 少三盞中光強A 型 航空障礙燈（ 具體看煙囪的直徑的大小 ），在煙囪中間高度設置低光強航 空障礙燈或者中光強B 型航空障礙燈配合使用；
當H≥150 米時，煙囪頂端和 間距為 75-105 米的層段設置高光強航空障礙燈，在高光強航空障礙燈分層之間設置中光強航空障礙燈配合使用。
注意：由于煙囪本身結構 的特殊性，在設置航空障礙燈的時候 ，安裝在其頂部的障 礙燈必須位于頂端足夠低的位置，以免煙囪的高溫和污染 對航空障礙燈造成損壞。

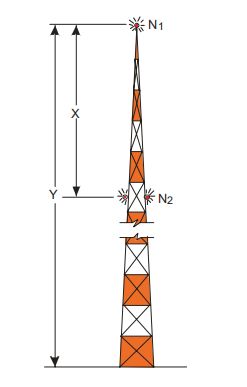

二、鐵塔安裝航空障礙燈的方法：
當Y≤45 米時，鐵塔的頂部設置一盞低光強航空障礙燈；
當45＜Y＜105 米時，鐵塔頂部設置中光強B 型航空障礙燈，在中間高度設置低光強航空障礙燈配合使用；
當105 ≤ Y ＜150 米時，鐵塔頂部 設置中光強A 型航空障礙燈，在中間高度設置低光強航空障礙燈或者中光 強B型航 空障礙燈配合使用；
當Y ≥150 米時，鐵塔頂端和間距為 75-105米 的層段設置高光強航空障礙燈，在高光強航空障礙燈分層之間設置中光強航空障礙 燈配合使用。
注意：由于鐵塔本身結構的特 殊性，鐵塔一般在野 外接線不方便，采用太陽能 供電的方式。具體每層安裝幾 盞航空障礙燈根據圖紙具體情況 來設置航空障礙燈。
大部分鐵塔安裝應設置 B 型高光強障礙燈，在使用 B 型高光強障礙燈時，必須將障 礙燈設置于下列三個高度層：
—塔頂；
—電線或電纜懸垂線的最低點；
—上述兩層之間 的大致中間高度。
注：在某些情況下，這可能要求將燈設在塔外

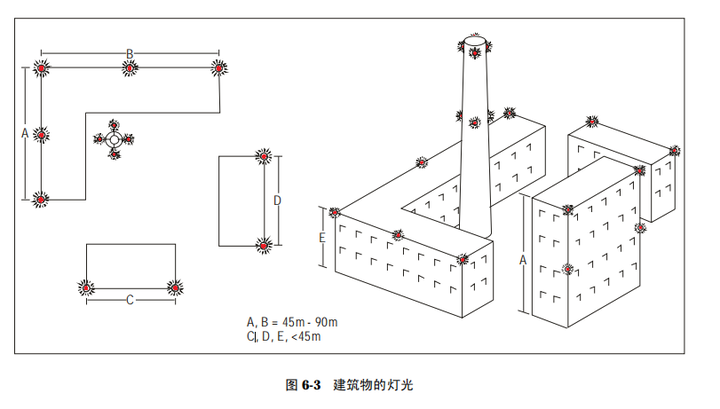

三、超高層建筑群安裝航空障礙燈的方法：
當縱向間距≤45 米時，高樓的頂部每個方位角設置一盞低光強航空障礙燈，盡可能在每個方位角能夠看到；
當45＜縱向間距＜105 米時，高樓頂部每個方位角設置一盞中光強B 型航空障礙燈，在中間高度設置低光強航空障礙燈配合使用；
當105≤縱向間距＜150 米時，高樓頂部每個方位角設置一盞中光強A 型航空障礙燈，在中間高度設置低光強航空障礙燈或者中光強B型航空障礙燈配合使用；
當縱向間距 ≥150 米時，高樓最高點和間距為75-105米的層段設置高光強航空障礙燈，在高光強航空障礙燈分層之間設置中光強航空障礙燈配合使用。
注意：對于一個要用 高光強障礙燈在 晝間標明的帶有長度 超過 12 m 的諸如天線或棒體之類的附屬物的塔或天線構筑物，如果無法在附屬物頂部設置高光強障礙燈，則必 須將高光強障礙燈裝在盡可能最高點，并且如實際可行，在附屬物頂部裝一個 A 型中光強障礙燈。
注意：當橫向間距大于45米時，需要在中間層增設一盞相同類型的航空障礙燈。當建筑物為建筑群時，應考慮樓宇之間的距離，避免擾民，減少障航空礙燈的設置。
以上是常見三種建筑物的障礙燈設置方案，具體安裝方案需要項目圖紙的具體情況設置。更多關于機場凈空安全評估、航空障礙燈的布局設置供貨和驗收歡迎聯系我們合作。
